RFID智能仓储系统
RFID智能仓储管理系统
管理系统组成部分
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![]() |
![]() |
手持终端
数手持终端,配合系统的出入库,盘点等要求,对货物的标签进行快速扫描并进行对应的出入库,盘点等操作,替代传统人为清点,与扫描条形码,二维码相比,扫描效率有成倍提高。
|
![]() |
![]() ![]() |
![]() |
阅读器/隧道机
均是rfid的扫描设备,区别在于扫描的精准度和效率的不同,隧道机更适合大批量精准的复杂的扫描情况。
硬件设备有:1.阅读器 2.隧道机
|
![]() |
智慧看板
智慧看板是提供给管理者最直观清晰的数据可视化展示,智慧看板可以自动更新数据,用户可以通过设置自动刷新时间来保证数据的准确性和实时性。智慧看板还支持数据的钻取,用户可以通过点击图表或图形中的数据点来查看更详细的数据,从而更深入地了解数据和信息。
|
![]() |
PC后台管理
如有需要可以和ERP系统对接,获取必要的业务信息,如入库单据信息,出库单据信息,盘点任务信息等,其次还可以查看对应的操作记录和货物溯源,如入库记录,出库记录,盘点记录,库存货物等等。
|
RFID标签自动绑定
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
1.标签要求确认系统根据入库单的数量和规格要求,自动确认所需要的标签的数量。
2.标签变成自动绑定
系统跟随入库单自动生成标签的编码并进行自动绑定。
3.标签打印
系统调用打印机去打印要求的标签,写入数据。
随点随扫(手持机)快速出/入库
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
入库:
当仓库管理员进行入库操作时,可根据手持终端设备展示的入库单据要求,去对货物进行批量的点触式感应并与货架进行一键绑定入库。
入库流程:
仓库人员通过手持机近距离扫描货物,收集需要入库的信息;
仓库人员扫描完货物后,紧跟扫描仓库位置标签入库绑定操作。
入库流程:
仓库人员通过手持机近距离扫描货物,收集需要入库的信息;
仓库人员扫描完货物后,紧跟扫描仓库位置标签入库绑定操作。
出库:
当仓库管理员进行出库操作时,可根据手持终端设备展示的入库单据要求,去对货物进行批量的点触式感应,完成出库
出库流程:
仓库人员使用手持设备快速感应,系统自动核对是否可以出库;
出库完成。
出库流程:
仓库人员使用手持设备快速感应,系统自动核对是否可以出库;
出库完成。

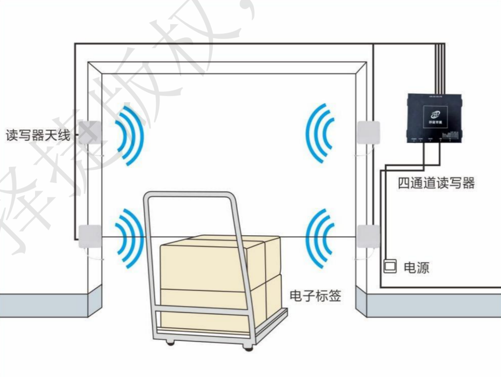

(隧道机)快速出/入库
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

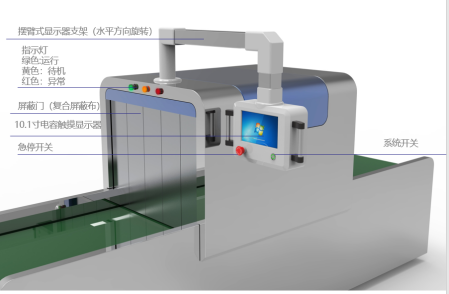

ZJTD03 RFID隧道机,通过射频识别技术结合传送通道的方式,进行盘点,复核等操作,可对批量单箱的多件物品进行快速识别,告别传统人工盘点计数的落后方式,设备集成多种传感器,采用PLC控制逻辑进行自动化识别。识别速度快,可在2秒内识别300件以上的物品,并可在显示屏上实时生成列表,核对并作出相应提示与报警,方便管理人员核对,极大节省了人力和节约了时间。
出入库流程:
仓库人员通过工控机选择出入库单据;
隧道机进行扫描;
仓库人员通过工控机选择出入库单据;
隧道机进行扫描;
出入库完成。
RFID入库与传统扫二维码/条形码入库相比,效率至少提高3倍
自动无感快速初出入库
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
入库: 当仓库管理员进行入库操作时,可根据业务需求来进行无感话随走随入的入库,也可以根据入库单据要求进行快速扫描入库。 出库:
当仓库管理员进行出库时,可根据出库单进行出库货物校验,快速扫描快速校验,提示是否可以出库。
出入库流程:
仓库人员通过工控机选择出/入库单 系统给出符合单据中出/入库标准货物的位置信息 仓库人员根据单据要求扫描要求数量的货物 出/入库完成
RFID入库与传统扫二维码/条形码入库相比,效率至少提高3倍
|
![]() |
叉车改造出入库
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
叉车进行特殊改造,在配备RFID扫描设备和工控机之后,叉车工作人员可通过工控机查看作业任务,并根据提示的位置去存放或取出对应的货物。入库单 或 出库单若有明确要求货物存放 或 取出的位置要求,叉车底部的扫描设备会实时判断地标(打入地下的RFID标签),并指引工作人员位置是否正确。
出入库流程:
仓库人员通过工控机选择入库任务;
根据单据指示将指定货物进行对应位置入库。
仓库人员通过工控机选择出库任务;
根据单据指示将指定货物进行对应位置出库。
出入库流程:
仓库人员通过工控机选择入库任务;
根据单据指示将指定货物进行对应位置入库。
仓库人员通过工控机选择出库任务;
根据单据指示将指定货物进行对应位置出库。
RFID入库与传统扫二维码/条形码入库相比,效率至少提

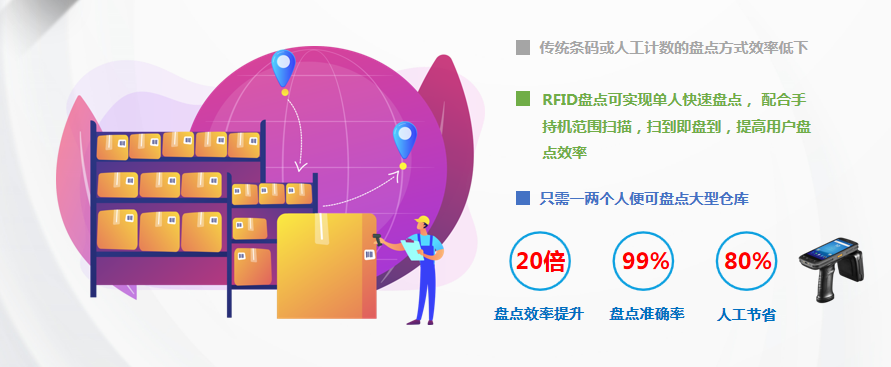

快速精准盘点
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![](/uploads/allimg/240323/1-240323124633427.png)
作业要求规范化
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
可设置入库要求作业时间规则根据实际业务场景,预制定不同等级的入库时间要求规则,下发任务时可选择是否按规则进行,最后汇总统计结果展示
可设置出库要求作业时间规则
根据实际业务场景,预制定不同等级的出库时间要求规则,下发任务时可选择是否按规则进行,最后汇总统计结果展示
可设置盘点要求作业时间规则
根据实际业务场景,预制定不同等级的盘点时间要求规则,下发任务时可选择是否按规则进行,最后汇总统计结果展示
作业效率可视化
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————

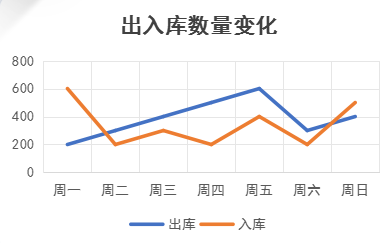

出入库数量折线图展示时间区间内的出入库数量变化
单日入库/出库进度
展示单日的出入库进度的进展
未完成入库/出库单据
展示时间区间内的出入库数量变化
本月入库/出库环比增减量
展示本月内的出入库数量与上月的增减变化
仓库库存展示
展示各个仓库库存数量
未按时完成任务报警
未按照时间规则要求完成出入库内容展示

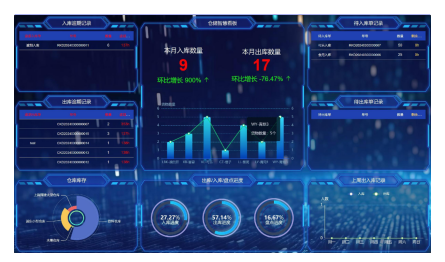

作业大屏实时监管-可视化报表精准展示工作进展
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![]() |
![]() |
【出库数量变化】
可展示一定的时间内仓库的出库,入库两种动作的数量的变化,可整体展示近段时间的效益变化趋势。 |
![]() |
![]() |
![]() |

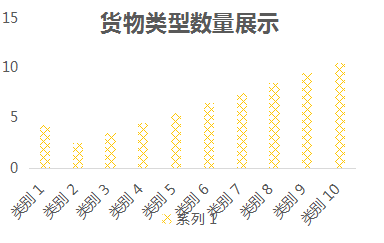

【货物类型数量展示】
可展示具体的仓库中所有的货物类型所储存的数量,可宏观了解当前仓库的进货方向是否有偏颇,进而进行接下来的战略调整。 |
![]() |

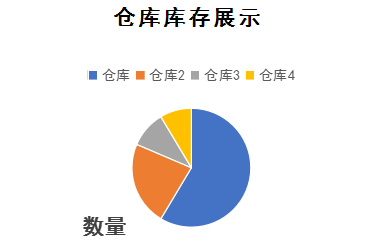

【仓库库存展示】
可展示不同仓库中,库存的实时数量占比,可快速掌握库存的余量变化,提前规划库存的使用方向。 |
![]() |

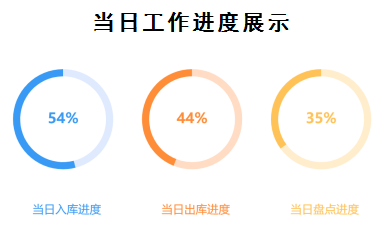

【当日工作进度展示】
可将当日需要完成的出库,入库,盘点的任务进行百分比进度的陈列,可使管理者快速了解任务进度的进展。 |
超时自动报警-可视化报表具体展示工作任务
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![]() |
![]() |

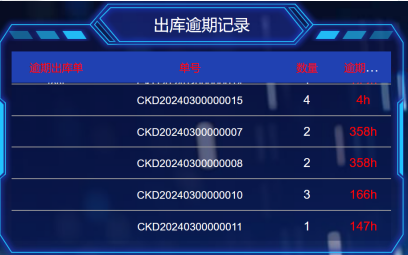

【逾期出库记录】
可展示未按时完成出库单据任务的单据内容,并展示对应已经逾期时间,方便现场人员快速了解逾期的情况,并做出合理的应对。 |
![]() |
![]() |
![]() |

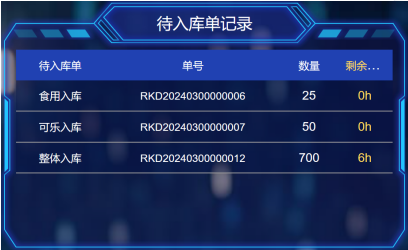

【待入库单据】 可展示接下来需要进行入库的单据数据,并且需要在规定时间内完成的单据后面带有“剩余时间”以提醒现场人员合理调度。 |
![]() |

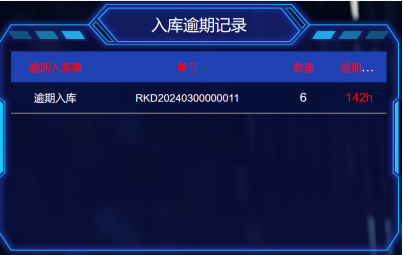

【逾期入库记录】
可展示未按时完成入库单据任务的单据内容,并展示对应已经逾期时间,方便现场人员快速了解逾期的情况,并做出合理的应对。 |
![]() |
【待出库单据】
可展示接下来需要进行出库的单据数据,并且需要在规定时间内完成的单据后面带有“剩余时间”以提醒现场人员合理调度。 |
数据即时汇总提高生产力
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
1 |
逾期任务报警,及时查看原因 |
2 |
大屏数据实时显示,节省时间,减小信息传递误差 |
3 |
重要数据筛选,增加查看效率 |
4 |
全面的仓库信息和作业进度展示 |
5 | 整体任务进度把控,合理分配任务 | 6 |
最新数据对比,提供准确的辅助判断条件 |

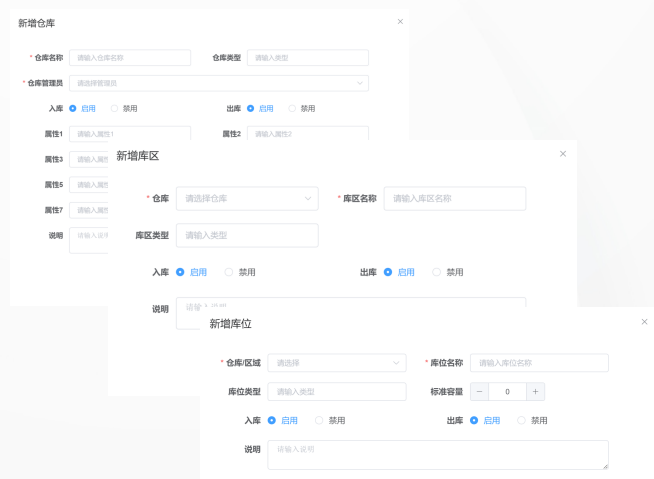

仓库/库区/库位统一管理
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
可创建仓库,库区,库位三层结构信息。
出库,入库,盘点均可以细致到库位的操作。
1.入库要求入到具体库位
2.出库要求从具体库位拣货
3.盘点可增加仓库,库区,库位的盘点要求
|
![]() |
![]() |
可与其他系统对接,提高供应链效率
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
系统可以跟主流的ERP、SAP、OMS、TMS、财务系统等其他 外围系统无缝集成,提高供应链效率 |
![]() |
![]() |
配套硬件-RFID电子标签(多类型全尺寸标签可供选择)
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![]() |
![]() |
【铜版纸/PET电子标签】
. 可打印和写数据
. 可选芯片ZJXP01/ZJXP02/U8/U9等
. 读取距离可达20米
. 适用于纸/塑料/木材/玻璃等非金属或液体材料
|
![]() |
![]() |
![]() |
【吊牌RFID标签】
. 铜版纸材质
. 可打印和写数据
. 可选芯片ZJXP01/ZJXP02/U8/U9等
. 读取距离可达20米
. 适用悬挂于服装/包装袋/箱子等物品上
|
![]() |
【柔性抗金属标签】
. PET材质,厚度1.26mm
. 可打印文字、logo、条码
. 可选芯片ZJXP01/ZJXP02/U8/U9等
. 读取距离最远可达20米
. 适用于金属材质
|
![]() |
【抗金属标签】
. 厚度7mm
. 适用于金属表面
. 安装方式螺丝, 背胶,扎带
. 芯片NXP UCODE 8等
. 读取距离(手持机)可达5.5米
. 读取距离(固定机)可达11米
. 防水防尘等级IP68
|

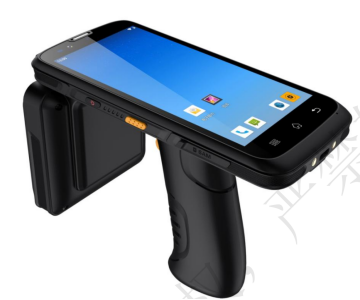

配套硬件-RFID超高频手持机ZJ5020
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![]() |
![]() |
性能参数
|
配套硬件-远距离RFID超高频手持机(进口英频E710)ZJ5019RI
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![]() |
![]() |
性能参数
|
配套硬件-超高频四通道读写器ZJF001-4A
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![]() ![]() |
![]() |
性能参数
|

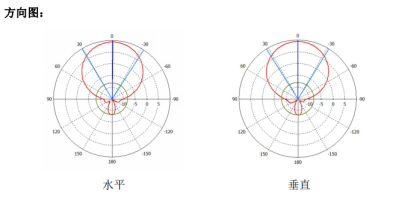

配套硬件-902-928MHz 8dBi RFID定向天线ZJTX26026045-8DBI
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![]() ![]() |
![]() |
性能参数
|
配套硬件-RFID隧道机ZJTD003
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![]() |
![]() |
性能参数
|
适用行业
———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
